腾博会官网HINET工业智能网关数据采集教程

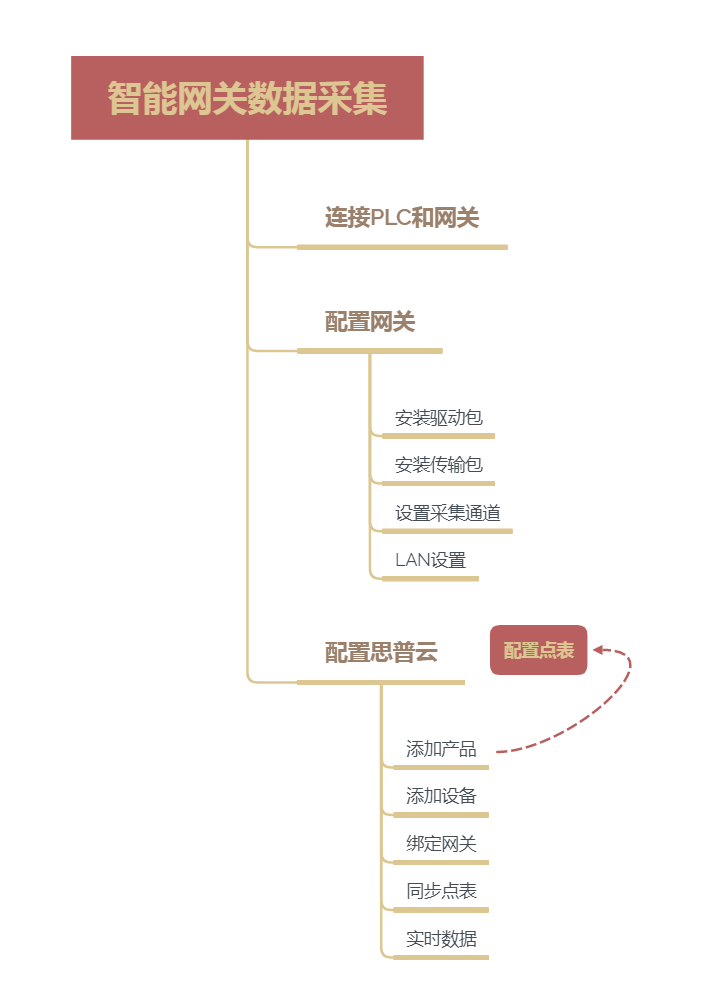

接下来以“西门子200 smart plc”为例，讲解如何采集PLC的数据，流程如下：

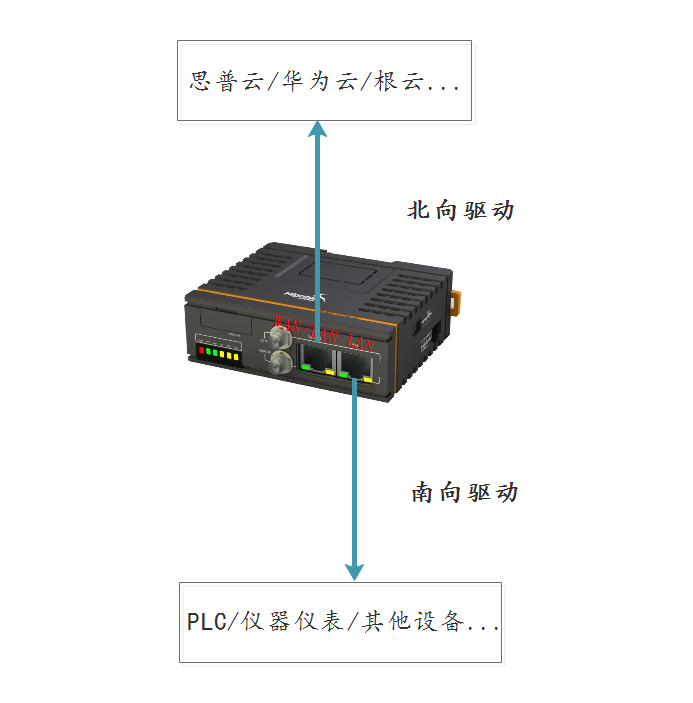

第一步：工业智能网关正常联网，网关和PLC硬件连接
网关连接WIFI上网，西门子200 smart plc连接网关LAN口通信
腾博会官网工业智能网关
第二步：进工业网关后台，配置网关
1、安装驱动包（南向驱动）

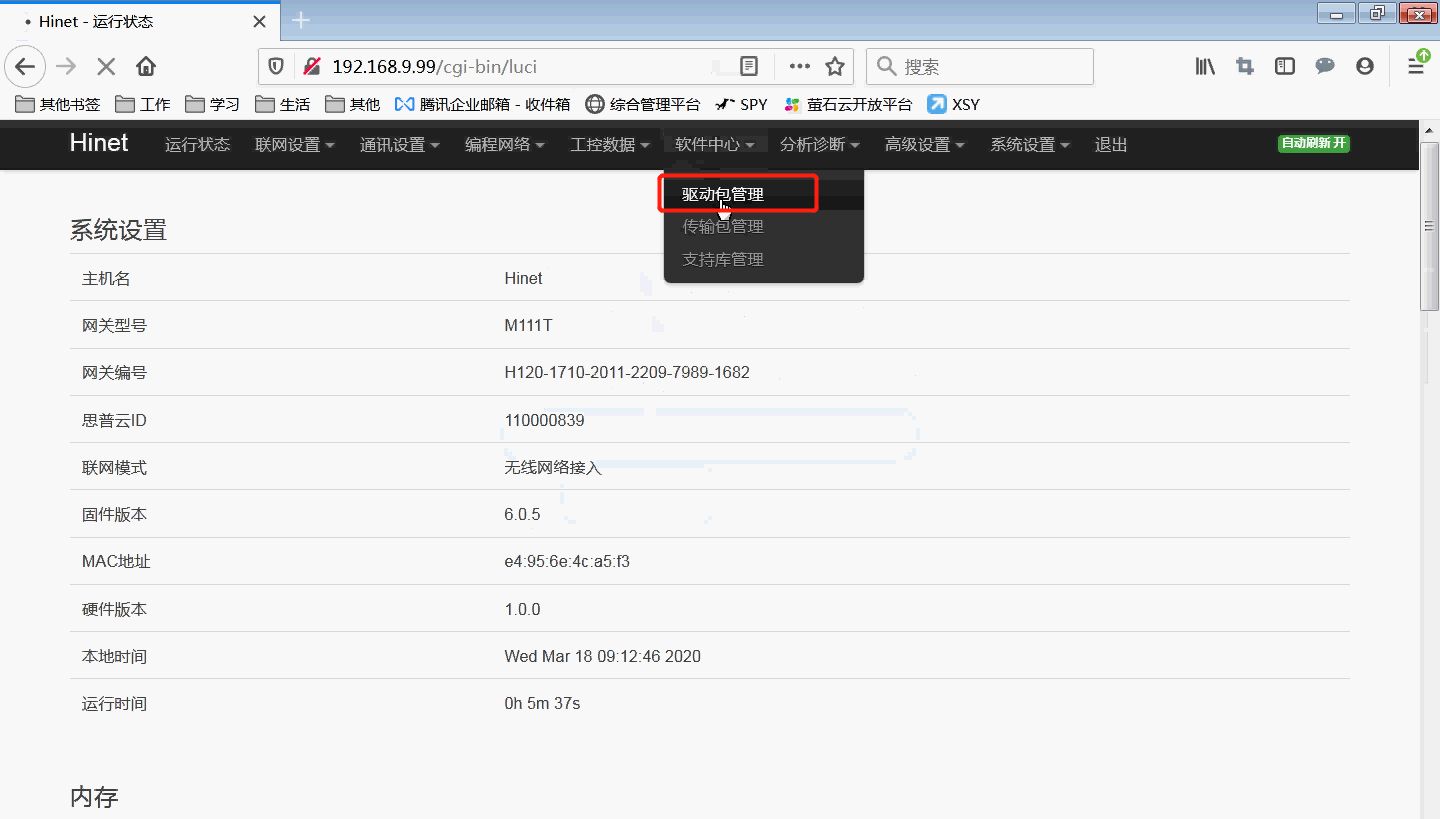

点击“

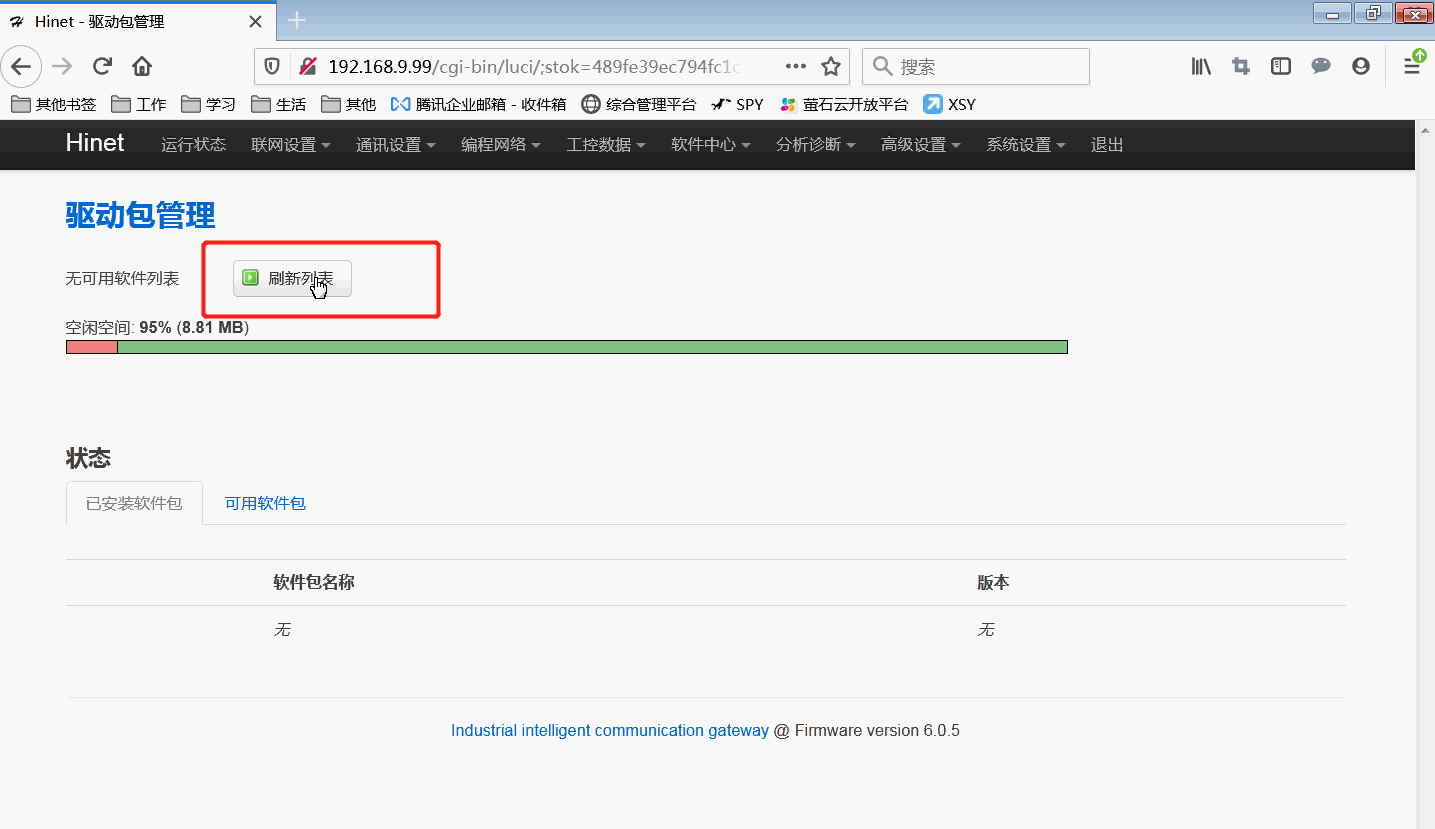

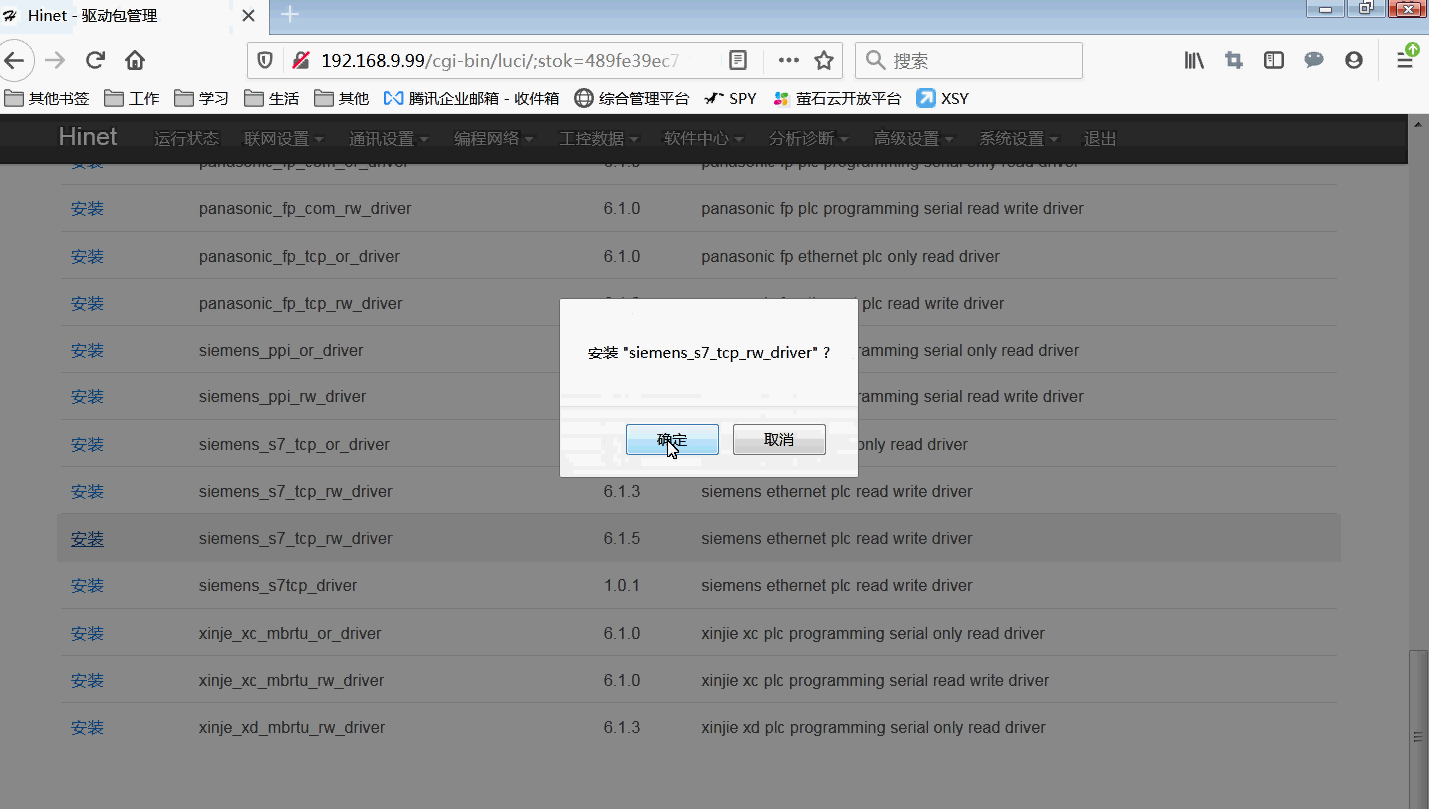

软件中心-驱动包管理”，点击【刷新列表】-【可用软件包】，根据PLC安装相应的驱动包，西门子200 smart plc选择 siemens_s7_tcp_rw_driver最新版，点击【安装】。
注意：or为只读，rw表示可读可写，需要远程控制变量则选择rw的驱动包
2、安装传输包（北向驱动）
点击“

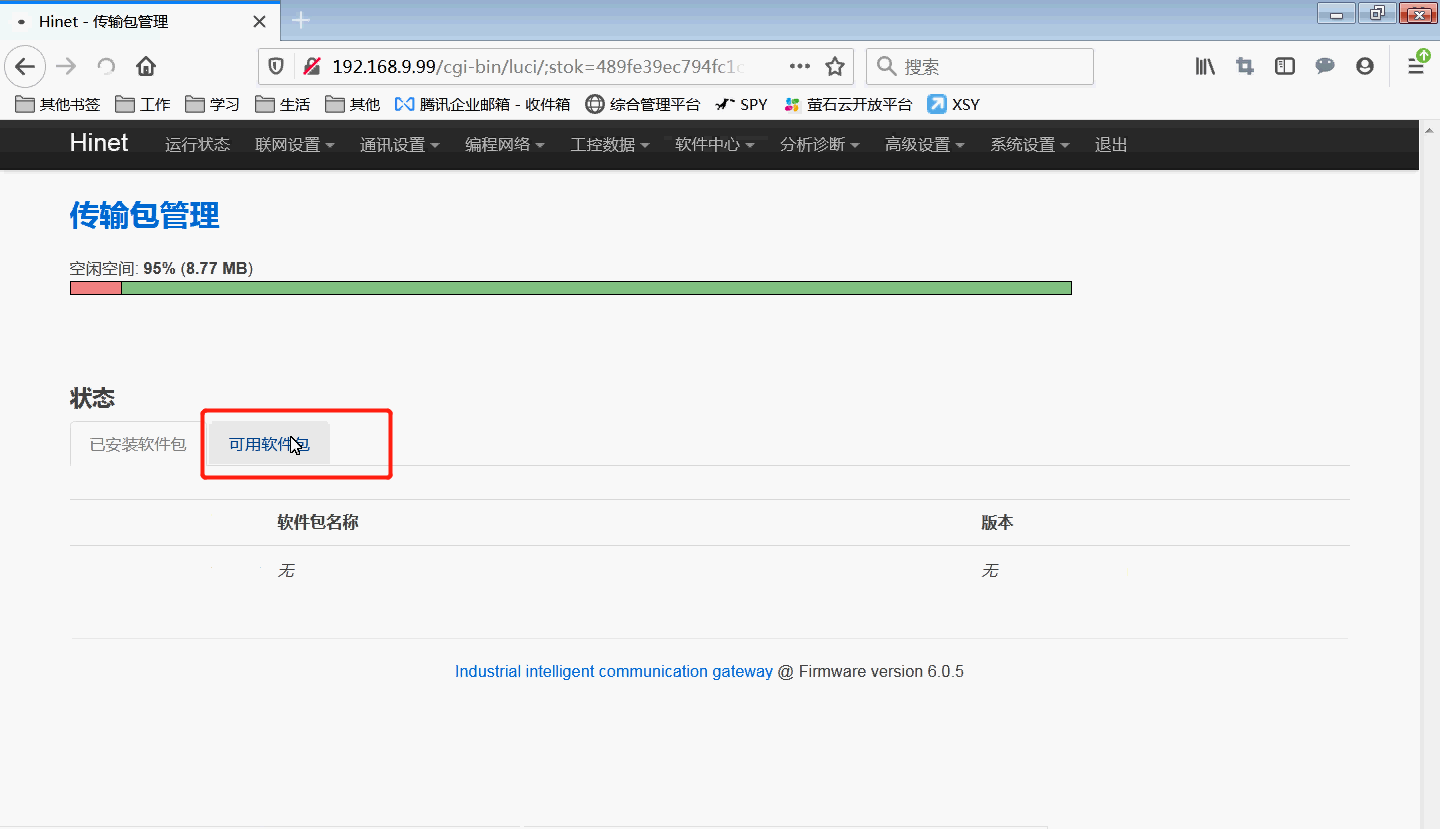

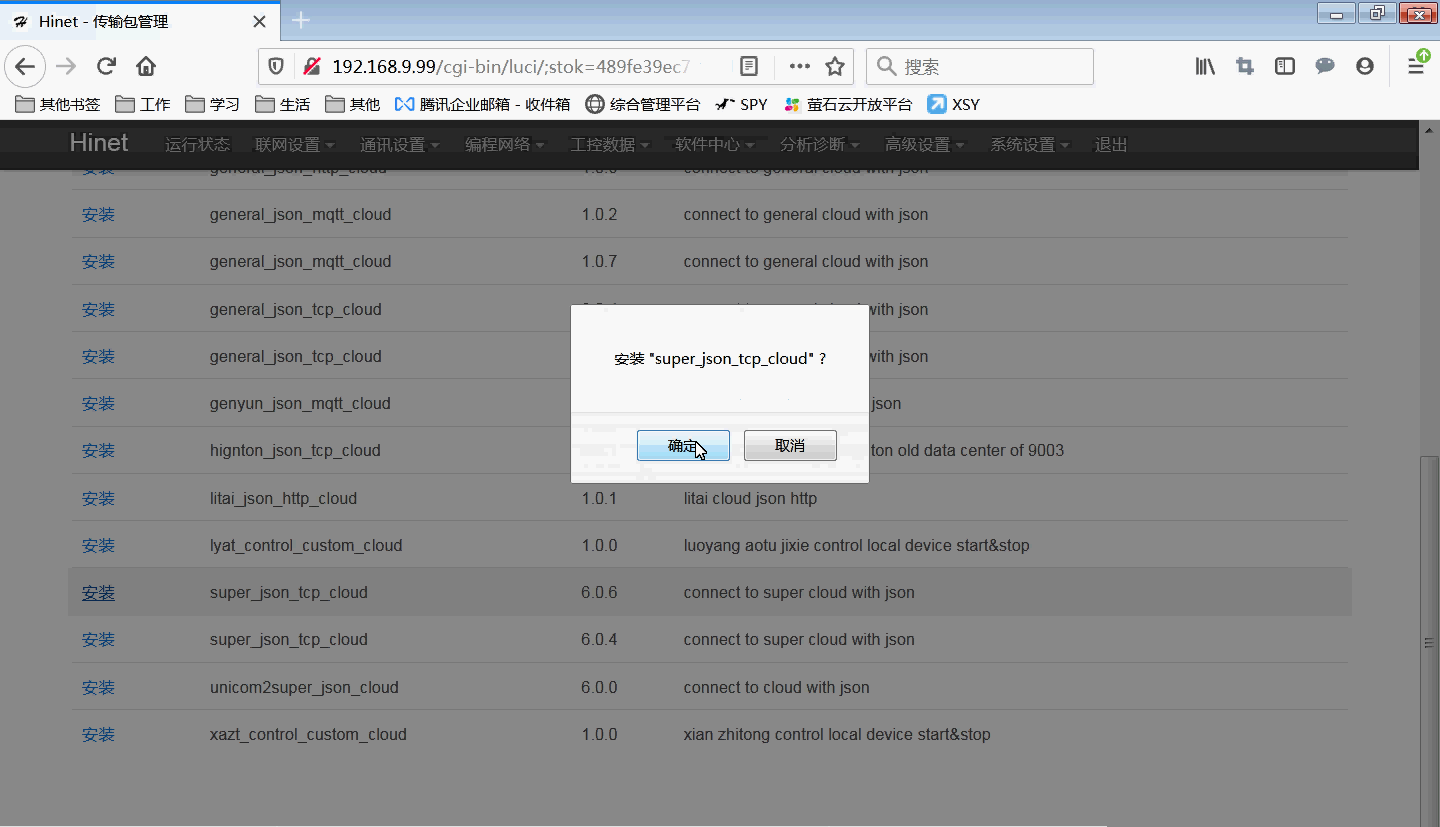

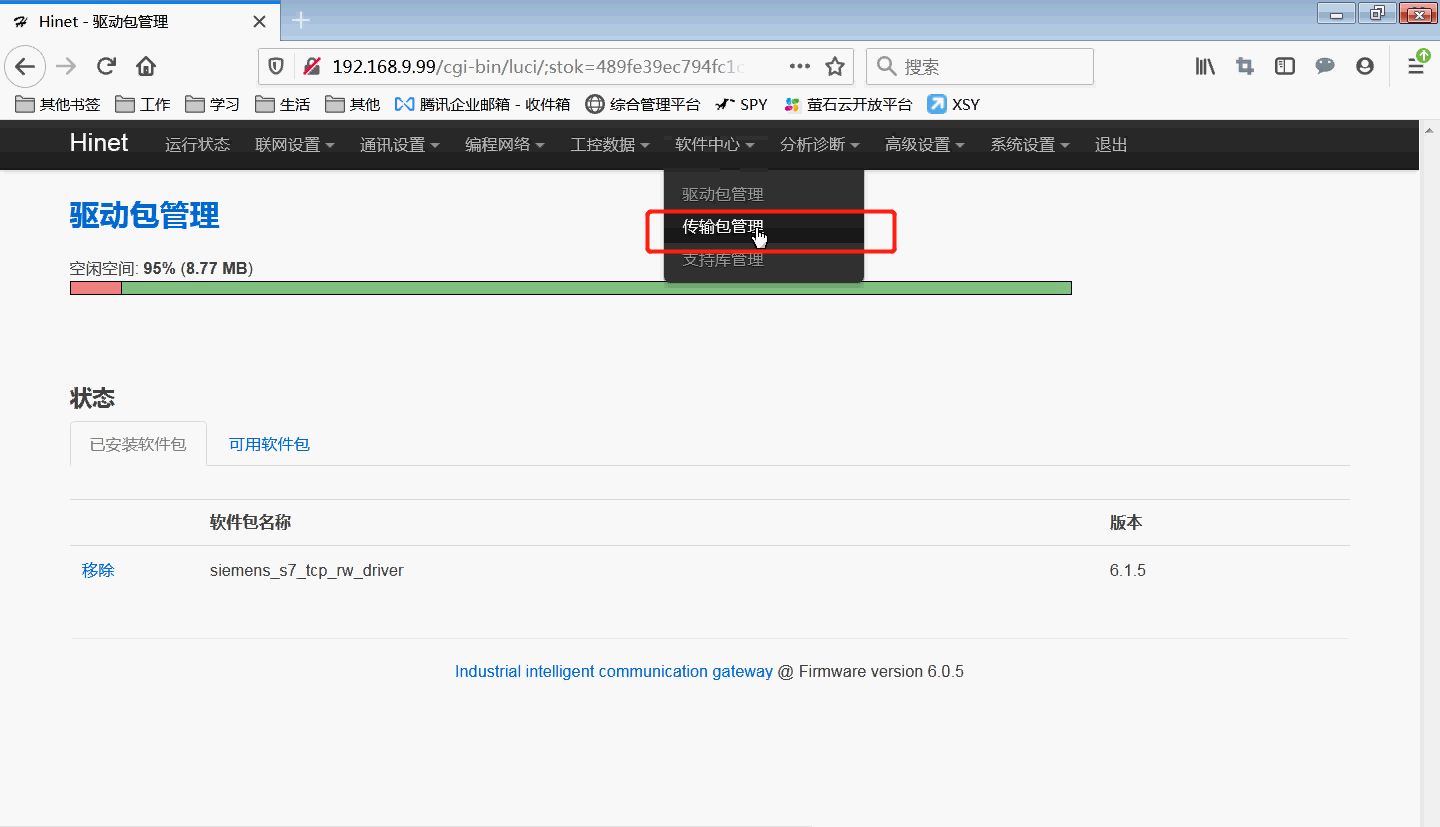

软件中心-传输包管理”，点击【可用软件包】，选择思普云传输包super_json_tcp_cloud最新版，点击【安装】。
3、
设置采集通道

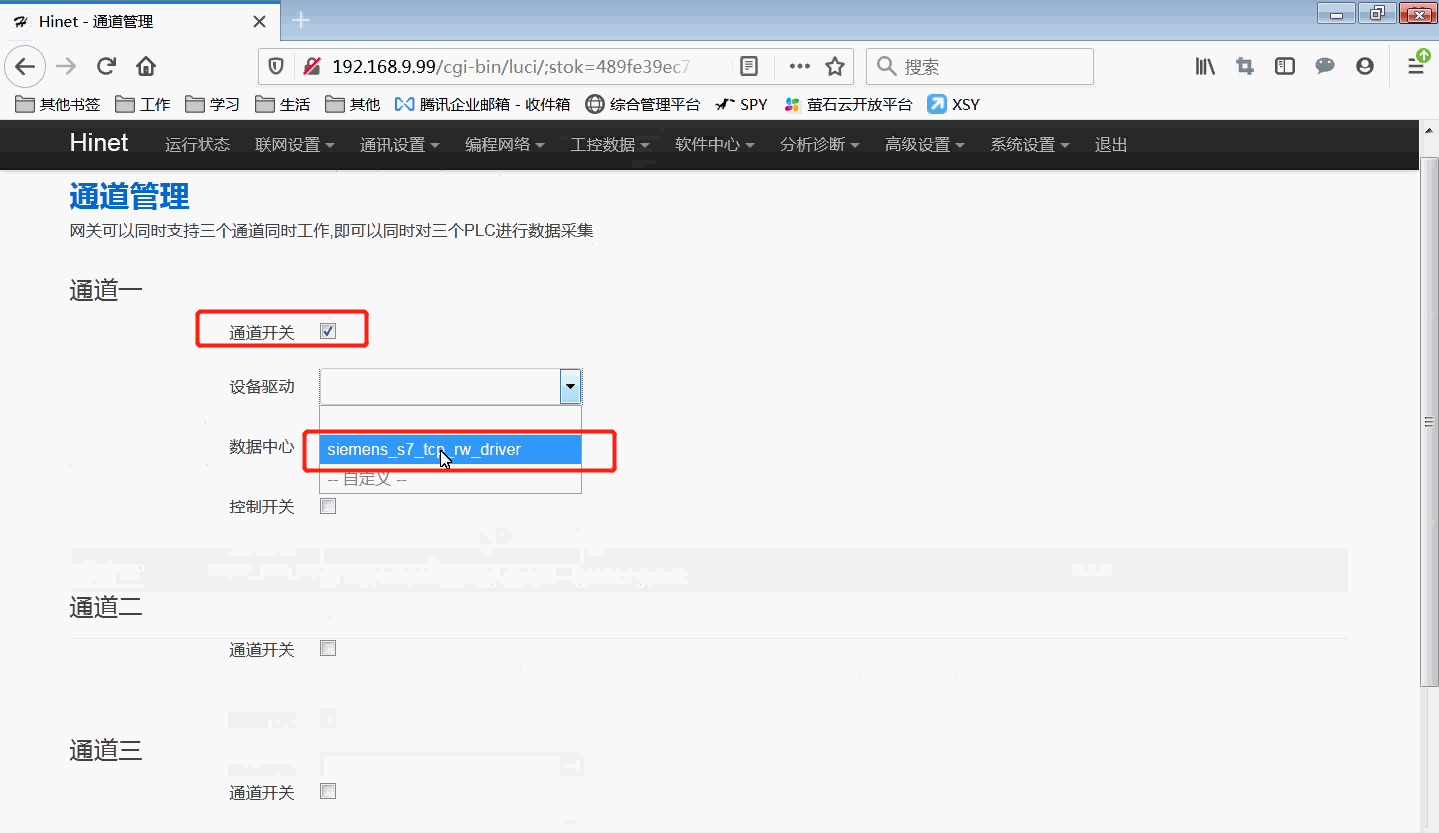

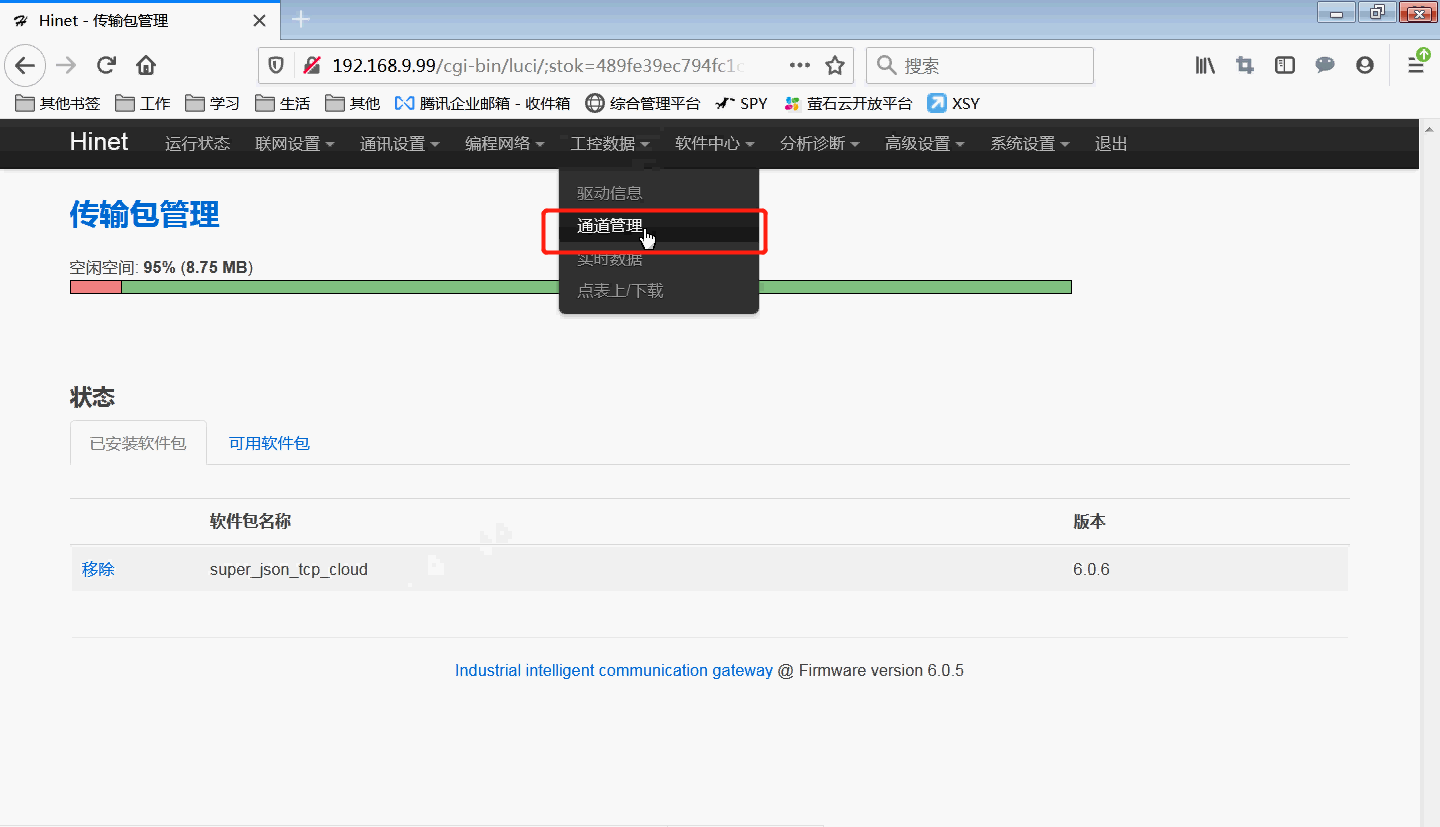

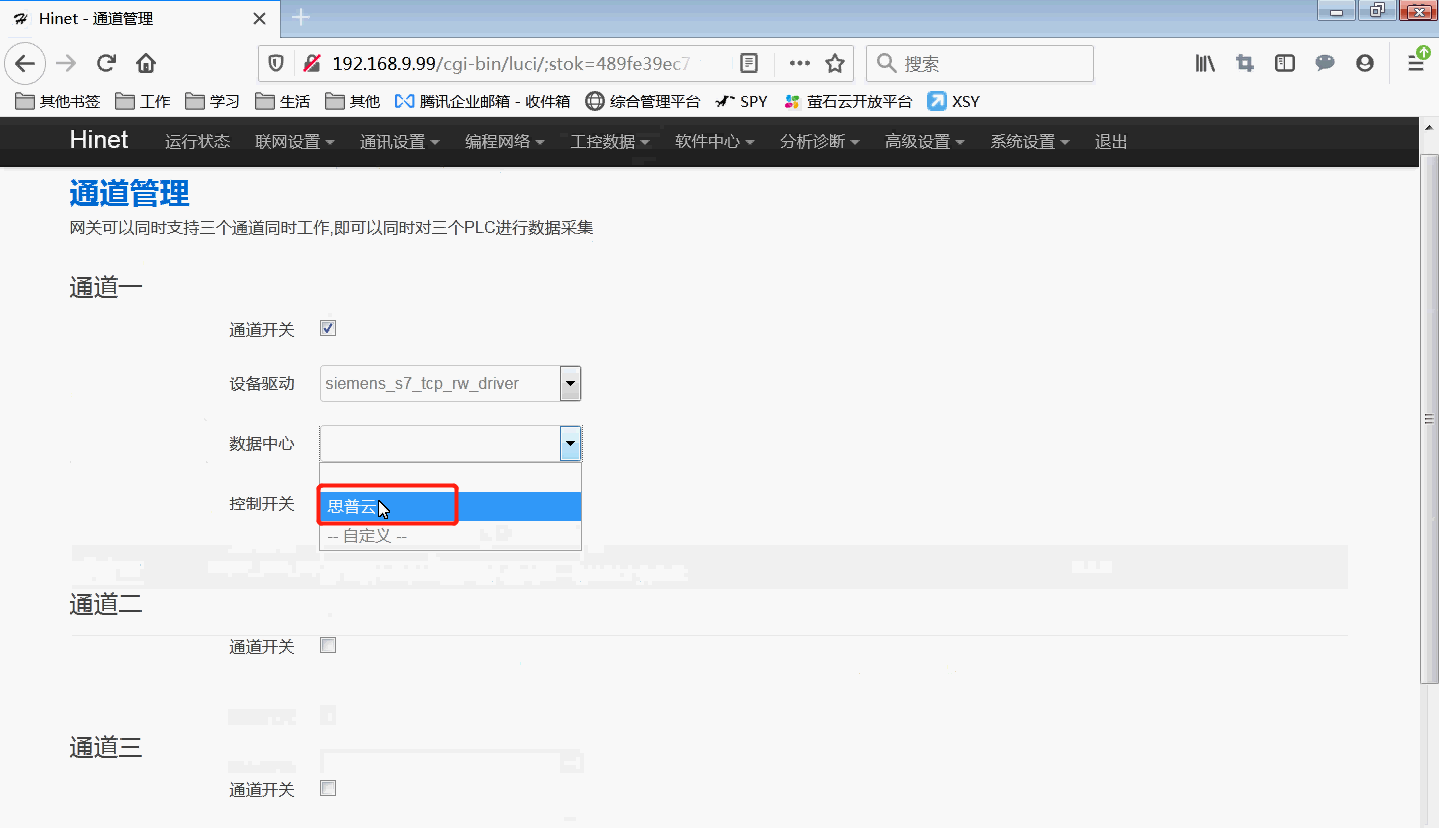

点击“

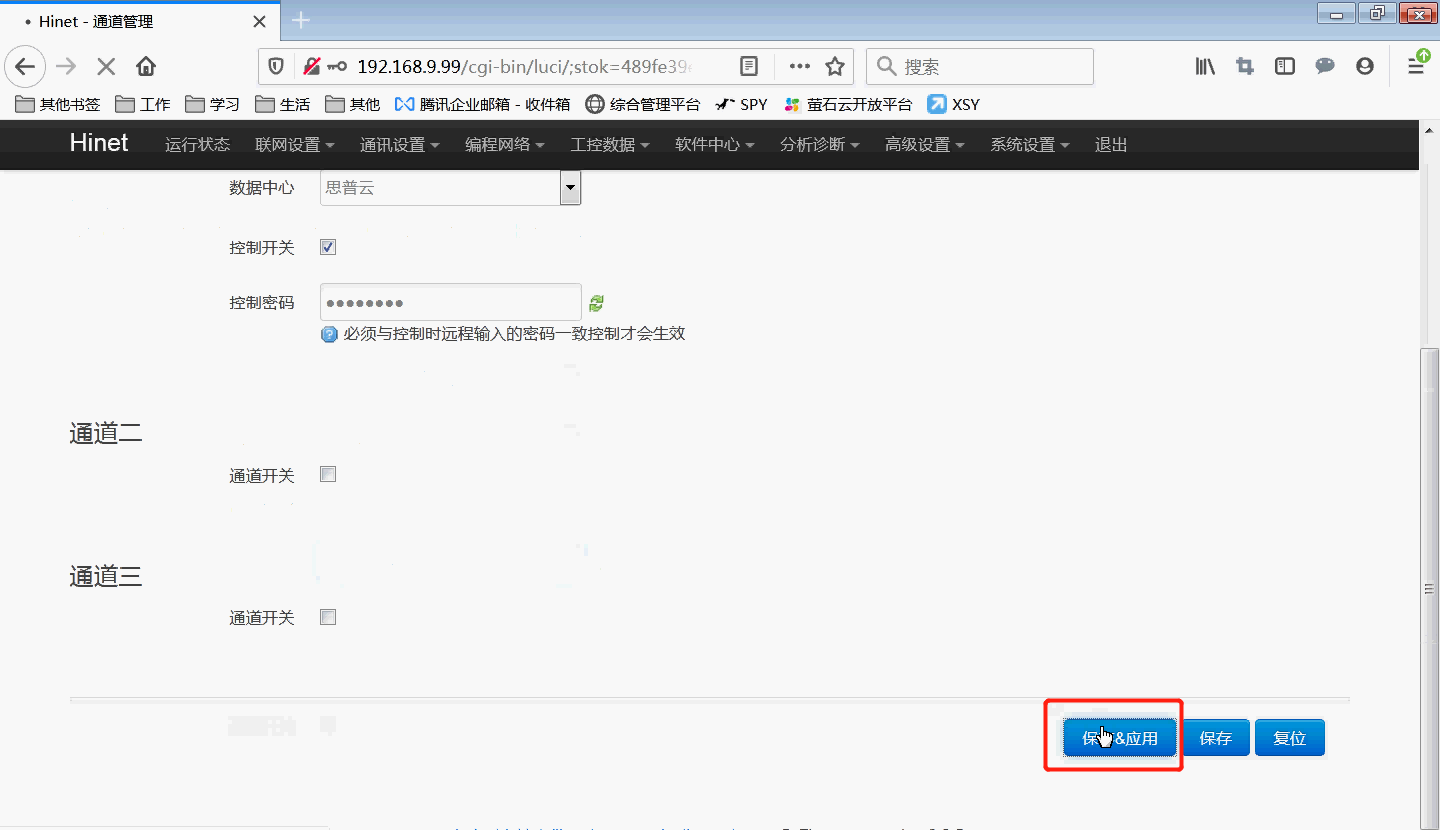

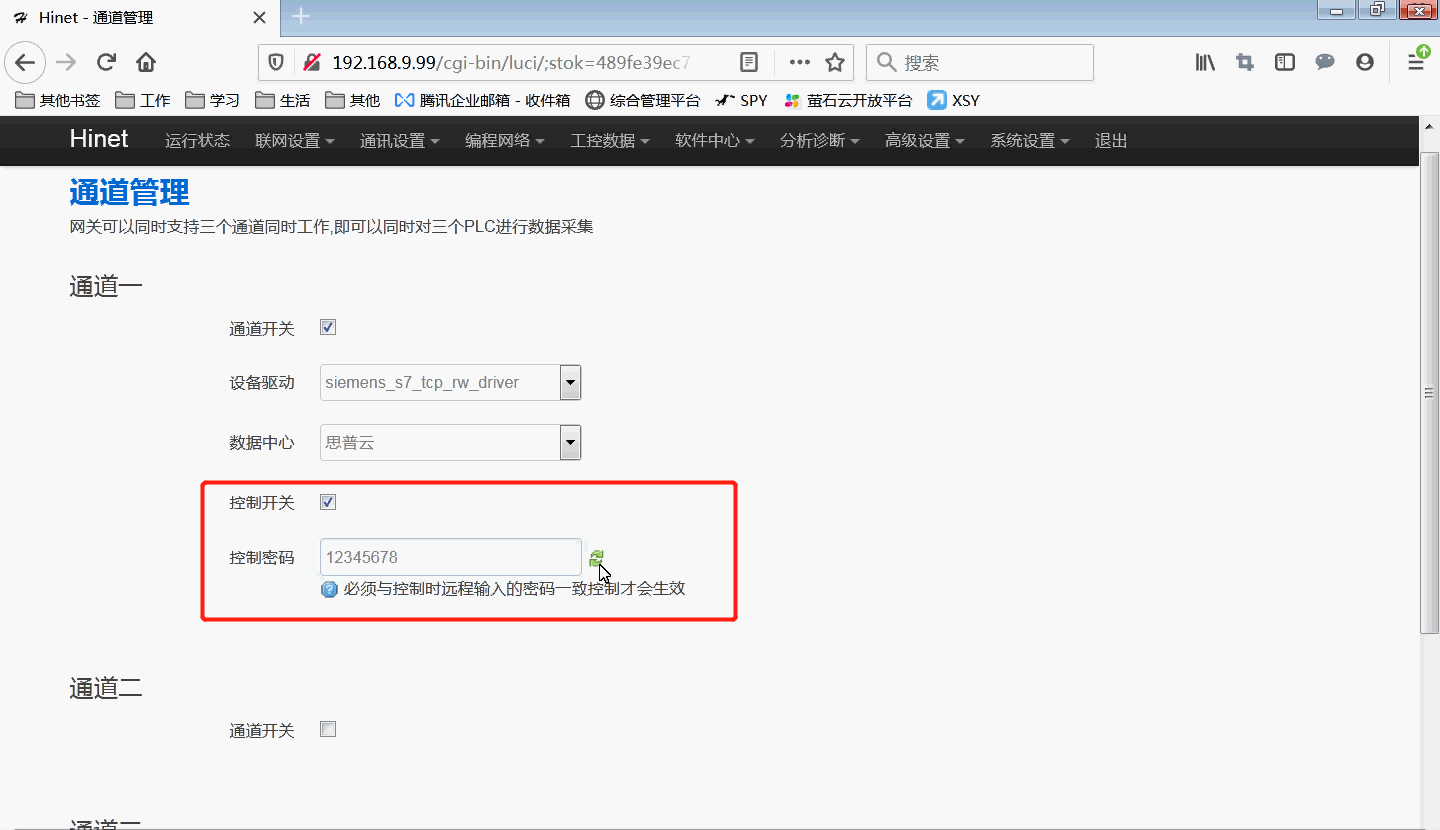

工控数据-通道管理”，勾选通道开关，设备驱动选择西门子驱动包super_json_tcp_cloud，数据中心选择思普云（手动输入无效）。如需远程控制变量写入，则勾选控制开关，设置远程控制密码。设置完成点击【保存&应用】。
注意：远程控制密码必须为8位数
4、

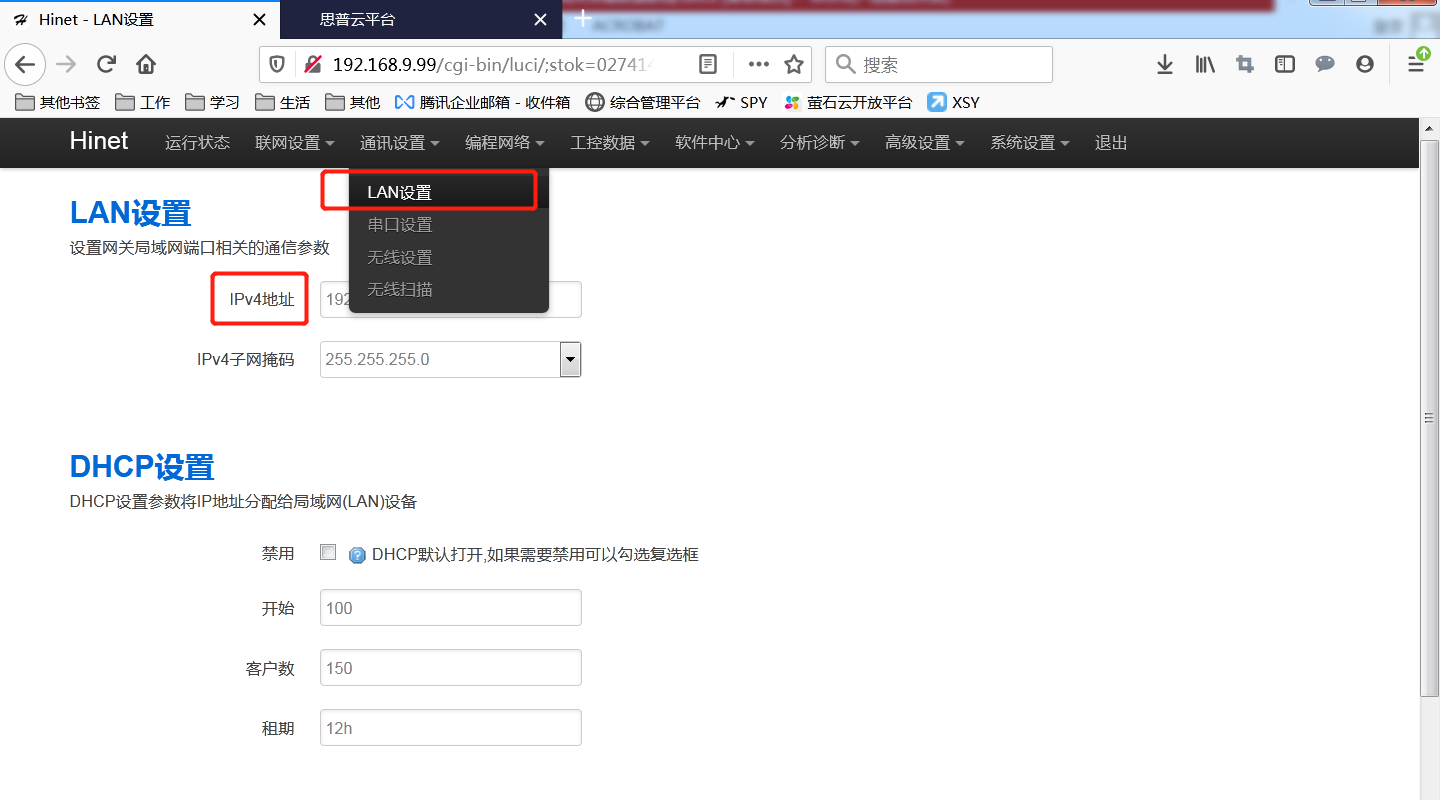

修改网关LAN口IP

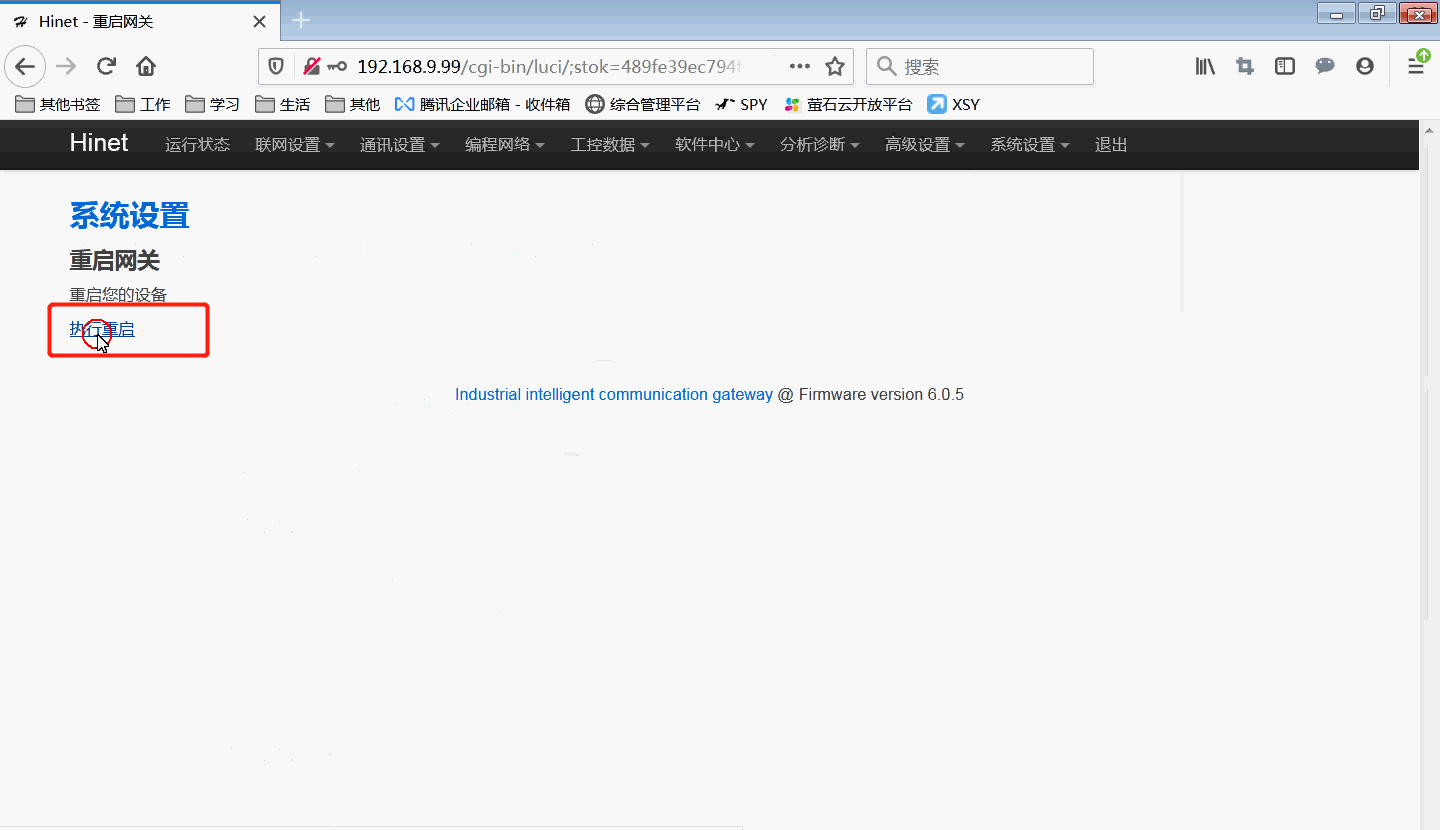

点击【通讯设置】-【LAN设置 】，修改IPV4地址，网关IP需要与PLC IP在同网段，点击【保存应用】。电脑需添加与网关同网段IP，返回网关后台—【重启网关】。
第三步：配置思普云
浏览器输入

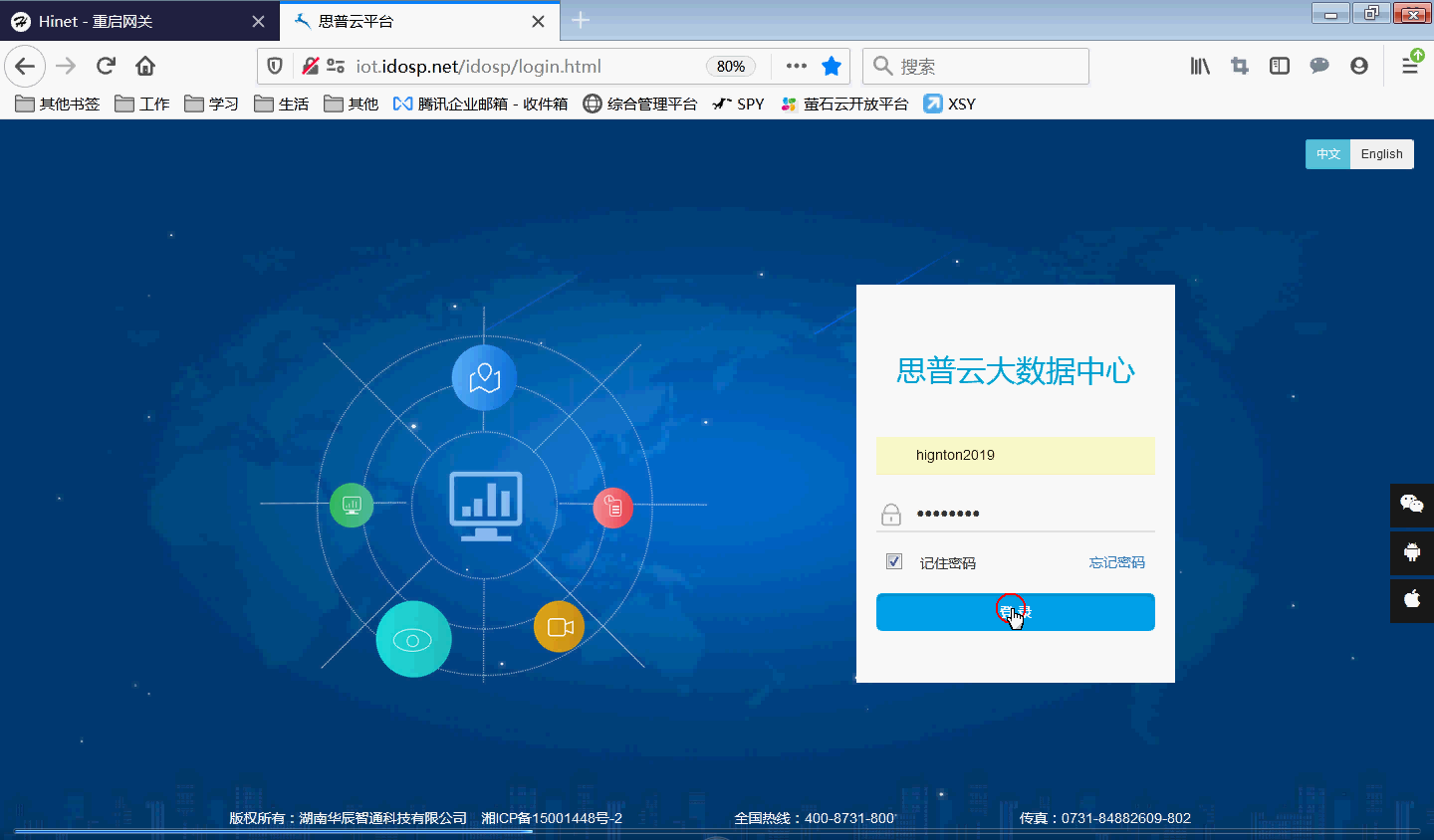

iot.idosp.net打开思普云登录界面，输入思普云账号密码点击【登录。】
1、添加产品
点击

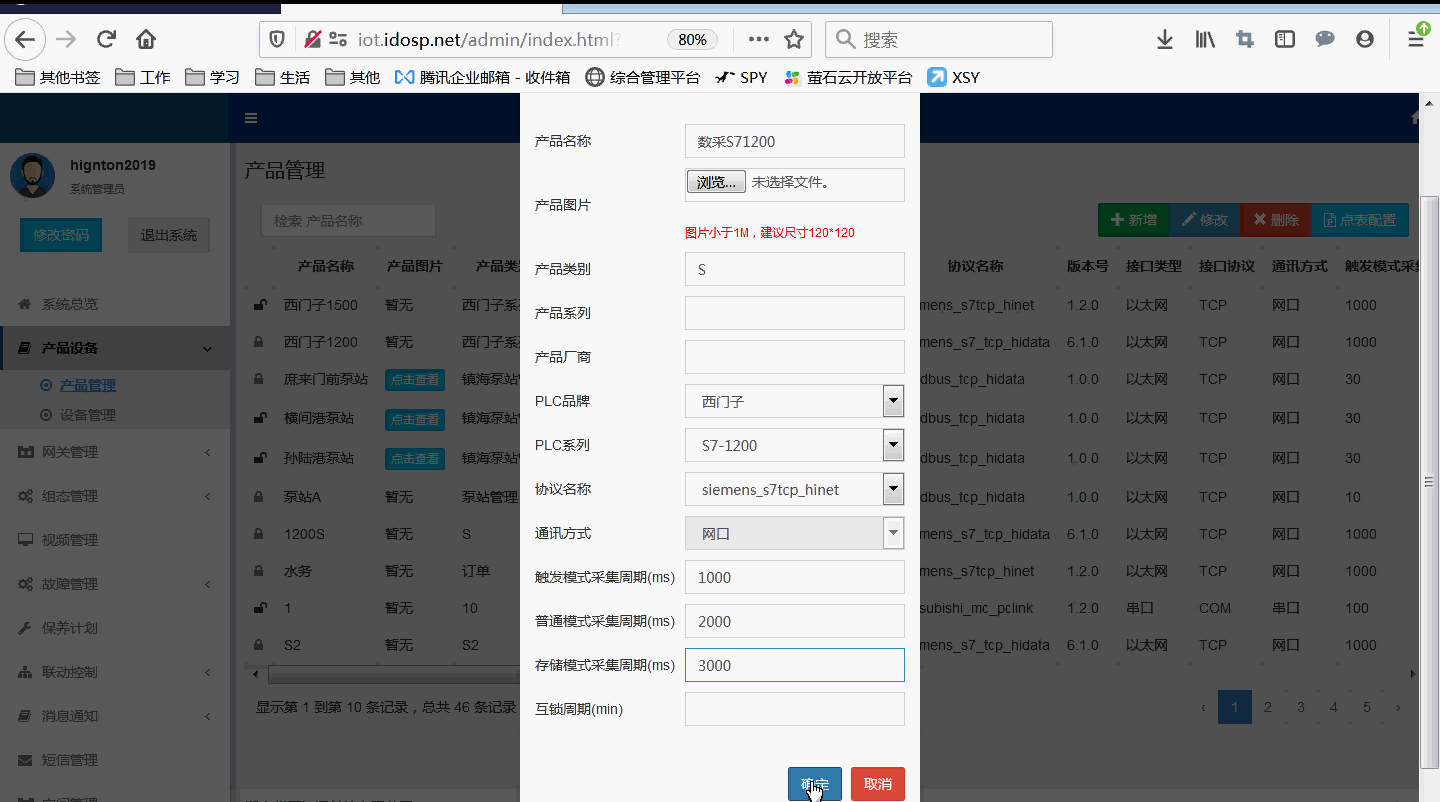

产品设备-产品管理，点击【新增】，红框为必填项，
|
产品名称、产品类别 |
PLC品牌、PLC系列、协议名称 |
触发模式采集周期（ms） |
普通模式采集周期（ms） |
存储模式采集周期（ms） |
|
自定义 |
根据PLC选择 |
打开实时数据界面时按触摸模式采集周期采集数据，设置1000ms表示1秒采集一次。目的是为节省流量 |
只要网关联网成功，并与PLC正常连接。实时数据就会按普通模式采集周期不断采集 |
在普通模式的基础上加了存储功能，需要历史数据或需要设置报警参数，则必须开启存储模式采集周期 |
配置点表

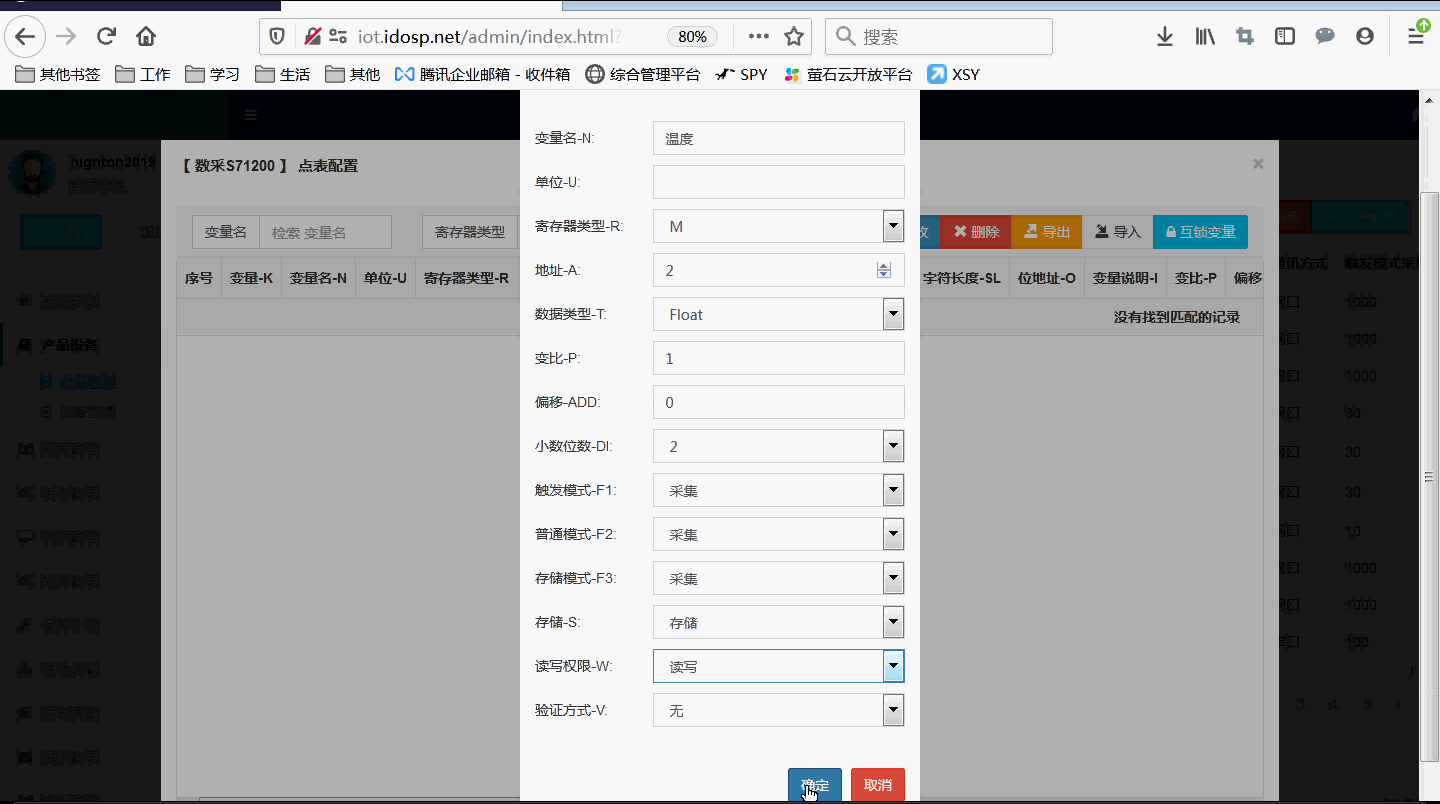

选择产品点击【点表配置】，点击【新增】，点表根据PLC程序里的变量配置，
|
变量名、单位 |
寄存器类型、地址、数据类型 |
变比、偏移 |
触发模式、普通模式、存储模式 |
读写权限 |
|
自定义 |
根据变量配置 |
对采集上来的数据进行乘法和加法计算，
例如，采集的原始数据为3，变比设置为10，偏移设置为2，那么平台上实时数据显示的最终值等于3*10+2=32 |
设置了哪一种采集模式周期，哪一种模式就选采集，
例如，触发模式采集周期设置1000ms，则触摸模式选采集 |
需要远程控制变量则选“读写” |
2、添加设备
点击

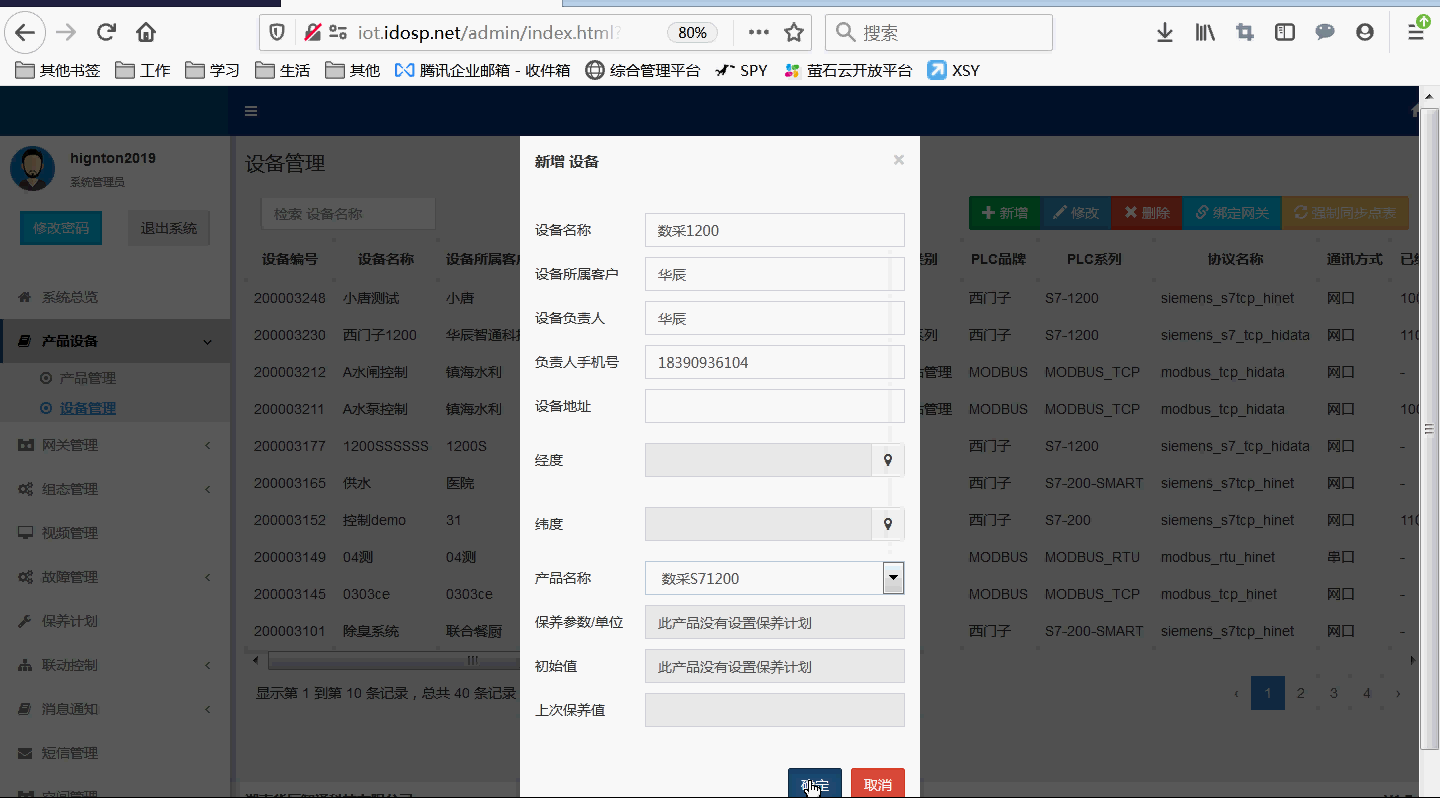

产品设备-设备管理，点击【新增】，填写设备名称、设备所属客户、设备负责人、负责人手机号，产品名称选择刚才添加的产品，点击【确定】。

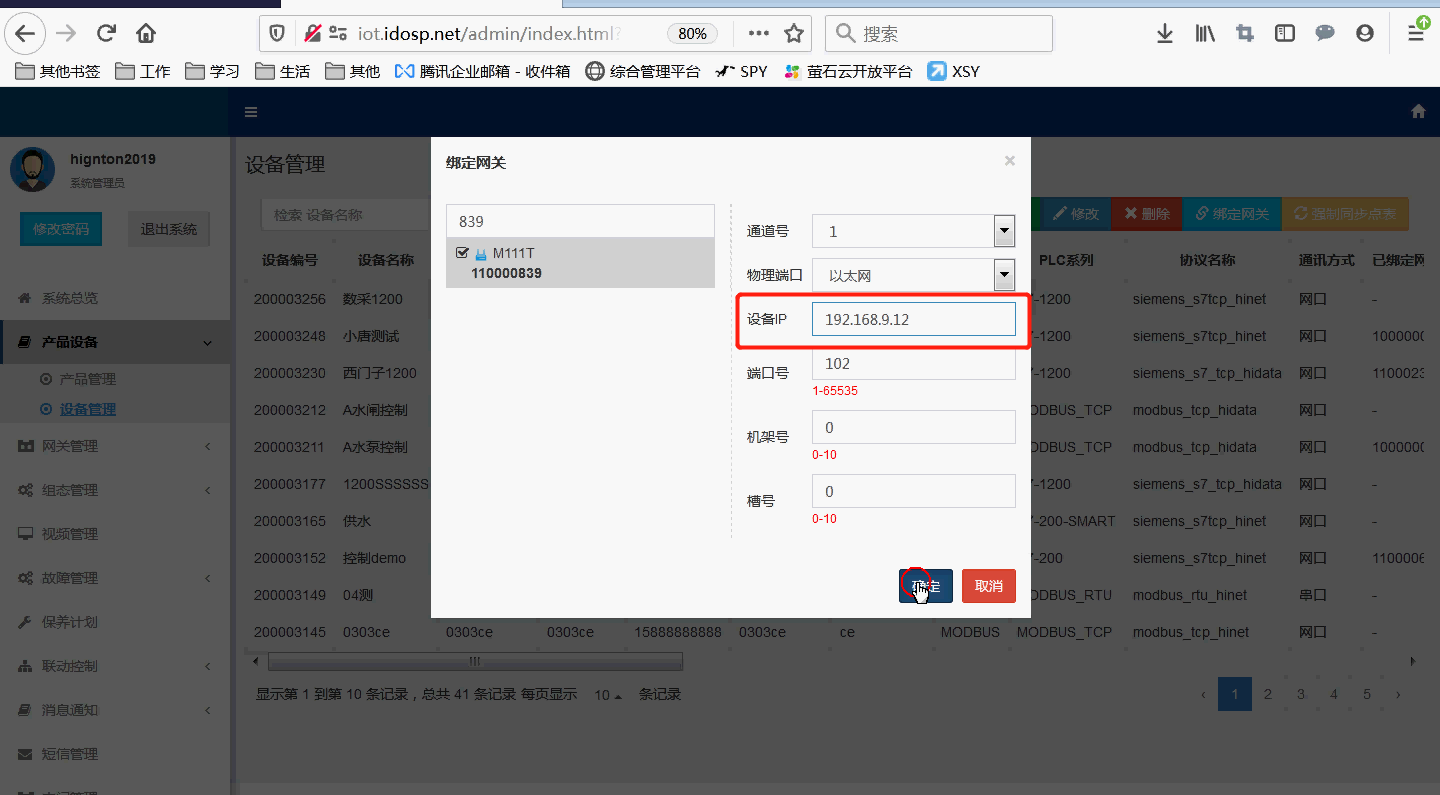

3、设备绑定工业智能网关

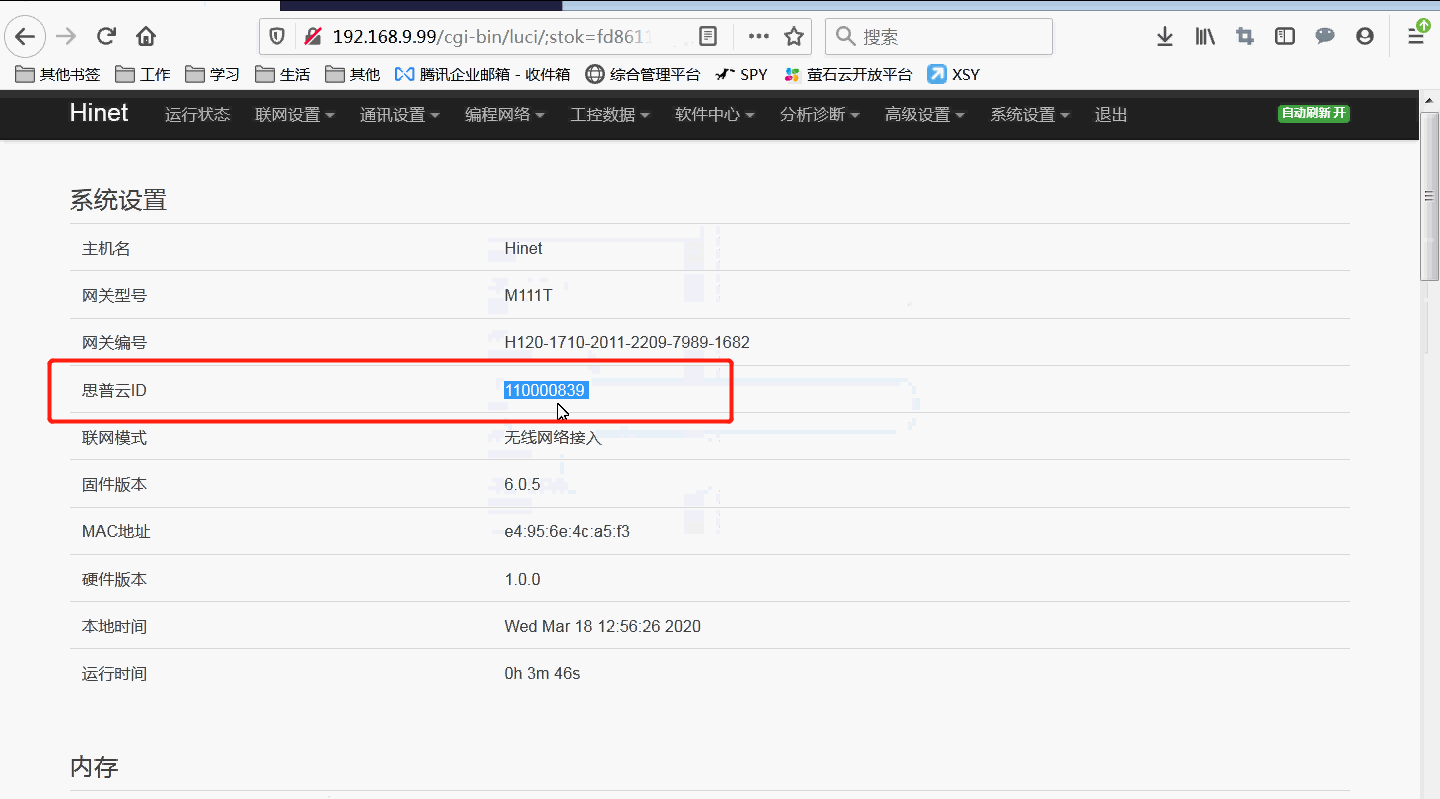

点击【绑定网关】，选择与PLC连接的工业智能网关，如不知道网关的思普云ID，可进网关后台查看。
注意：设备IP填PLC的IP，且PLC的IP要与
工业智能网关LAN口IP在同网段，此处网关LAN口IP为192.168.9.99，PLC的IP为192.168.9.12，都是9网段，则不需要修改网关LAN口IP。
如需修改可在网关后台点击“通讯设置-LAN设置”，修改IPv4地址。

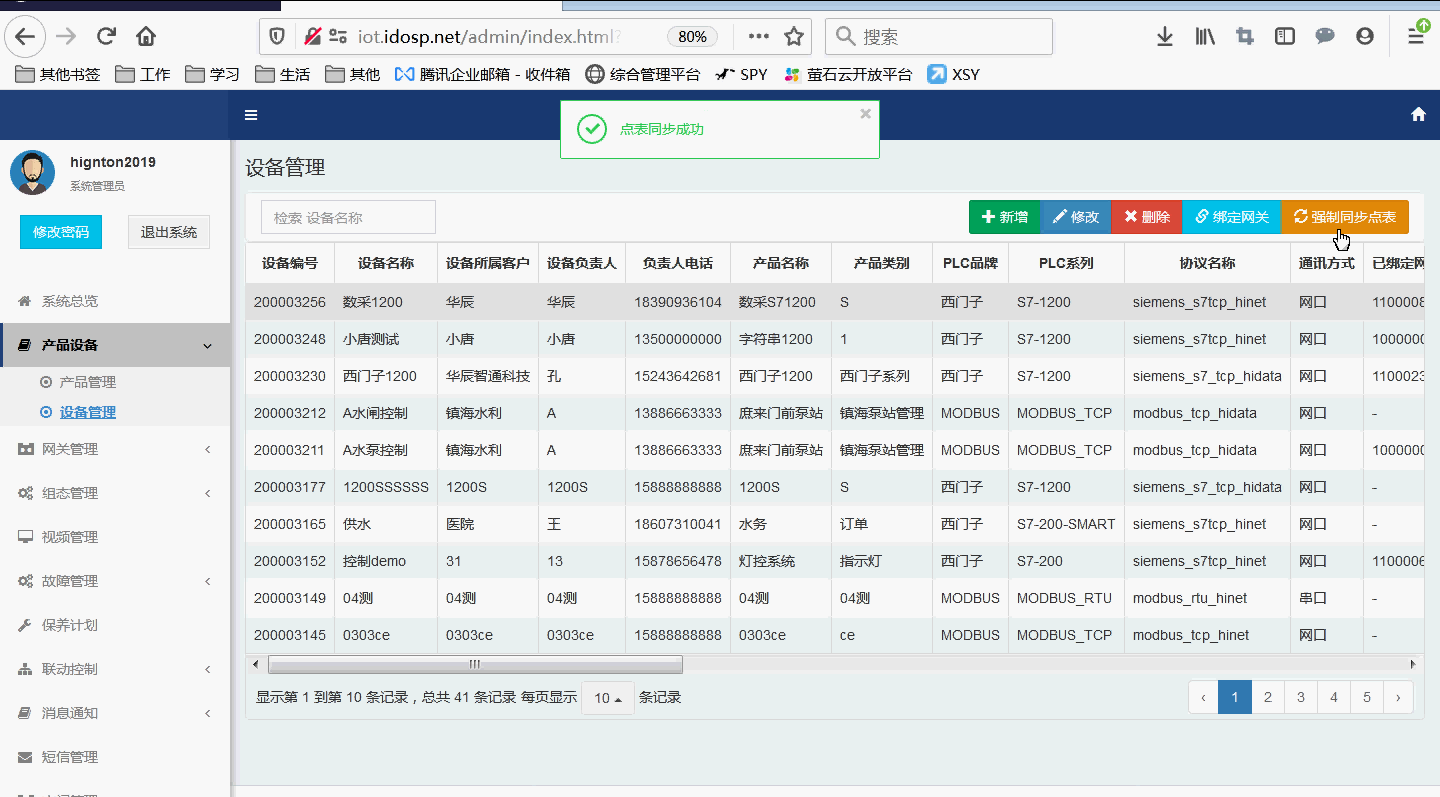

4、强制同步点表

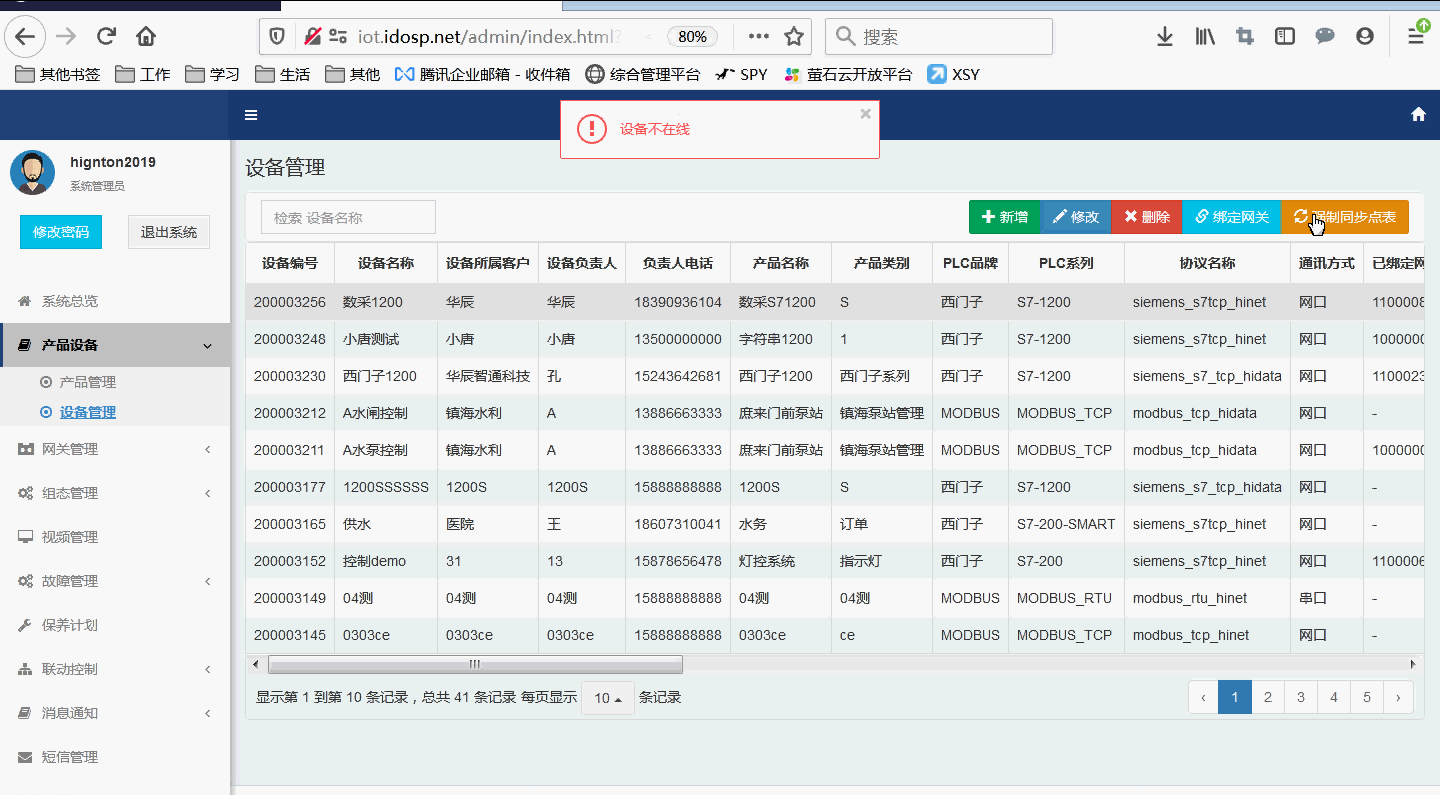

绑定网关后，网关会自动同步点表并重启网关，立即点击强制同步点表会提示“设备不在线”，待网关自动重启完再【强制同步点表】。
5、查看实时数据

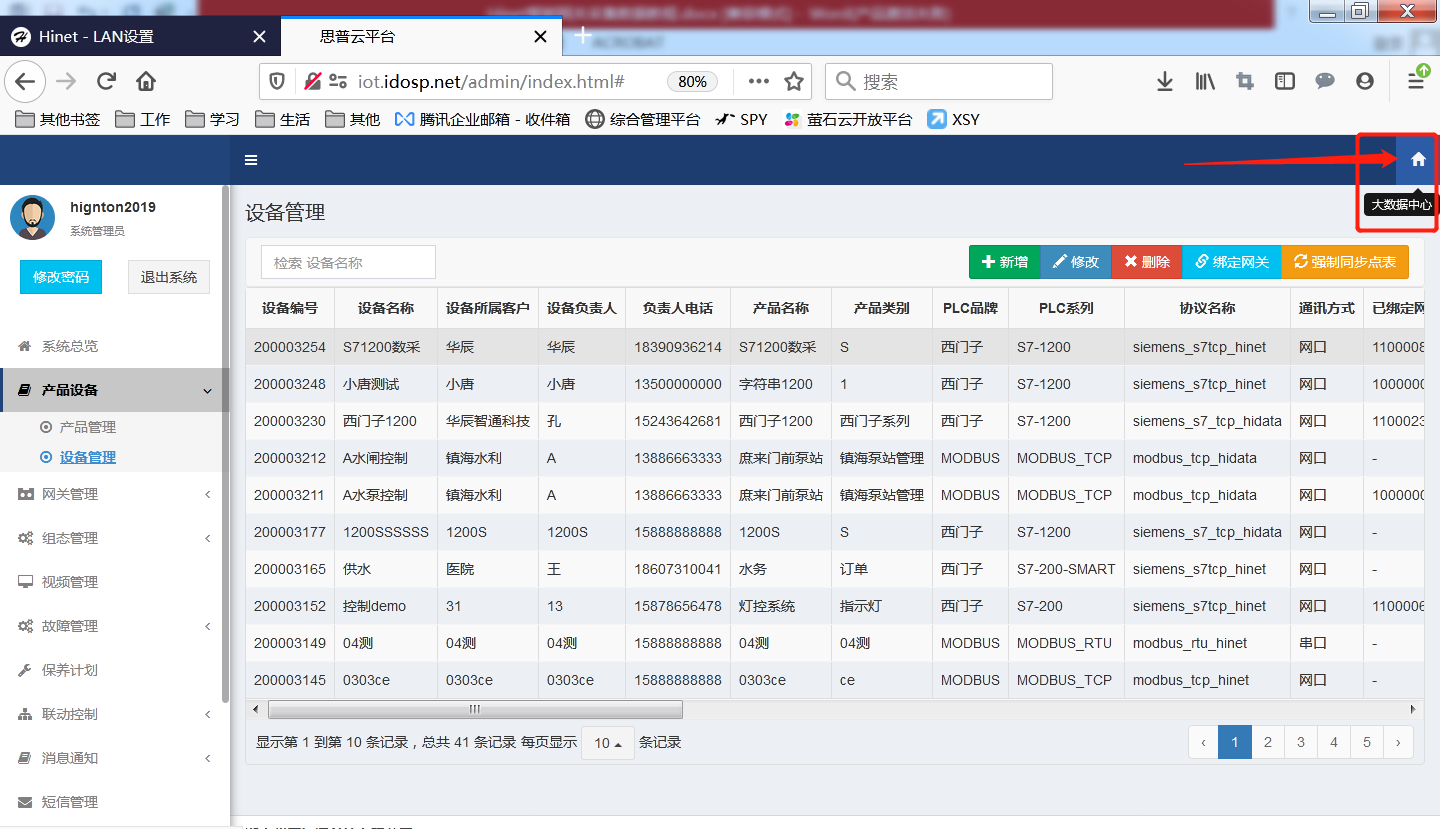

点击网页右上角大数据中心图标进思普云大数据中心查看实时数据，点击“实时监控-实时数据”查看数据。

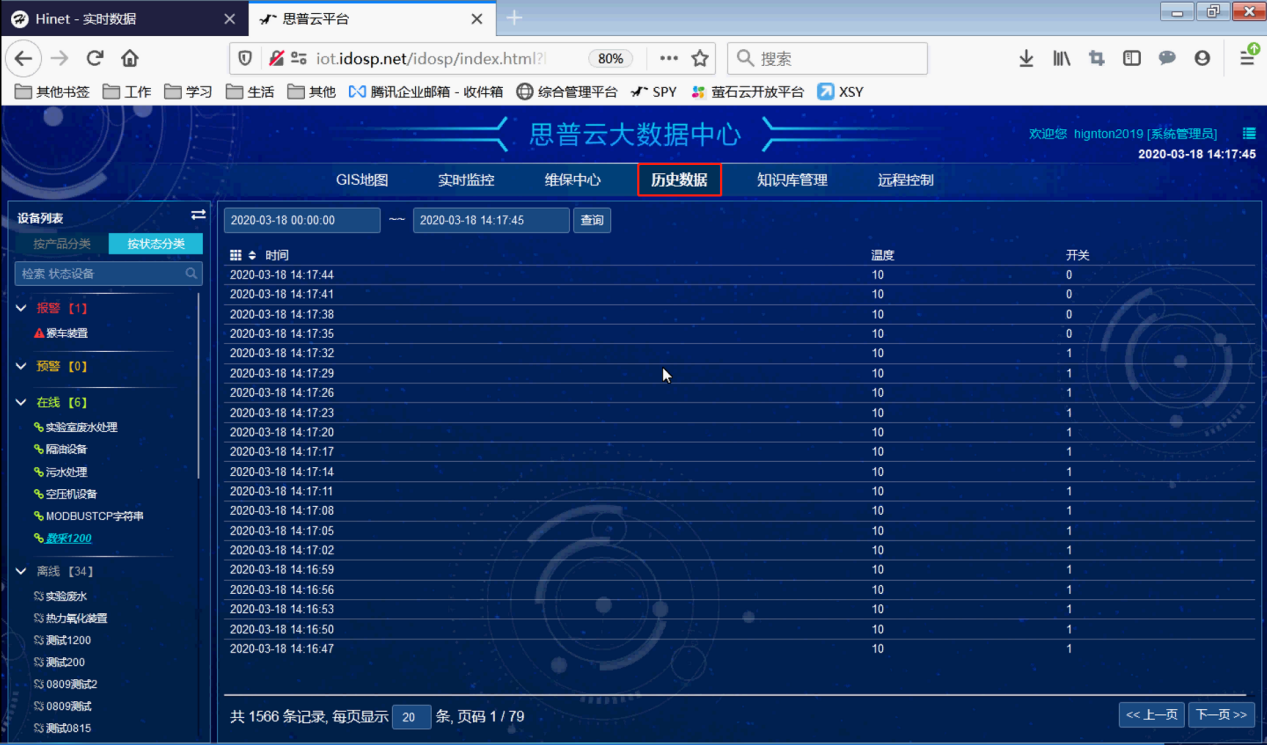

点击“历史数据”——“数据展示”，查看历史记录

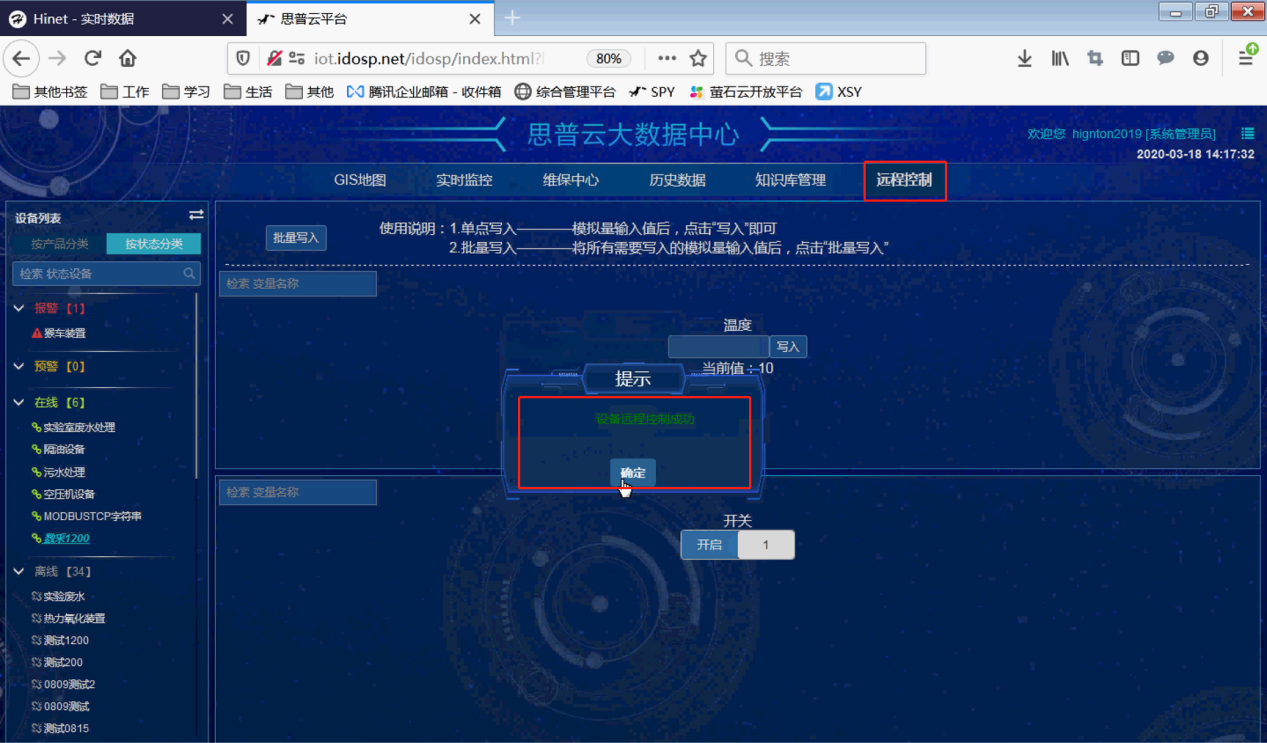

点击“远程控制”，“0表示开启，1表示关闭”
